光纖衰減損耗引起的原因及解決辦法
什么是光纖衰減（光纖損耗）
光纖衰減（光纖損耗）指的是光信號在光纖中傳輸時，隨著傳輸距離的增加，由于各種因素導致光的強度逐漸減弱的現象。衰減是光纖主要的傳輸特性之一。通常情況下光纖衰減和光纖損耗兩詞可替換使用。
衰減（損耗）系數
我們知道要完成通信的過程，除了要將光信號發射出去，光信號在接收端還要能夠被正常接收，準確解調。光纖衰減會導致光信號在傳輸過程中逐漸損失能量，從而影響信號的質量和距離。為了確保光信號有效地傳輸，需要盡可能降低光纖的損耗。咱們目標是想要降低光纖損耗，那怎么樣才算低呢？
如何度量光纖衰減（損耗）呢？
光纖損耗特性可以通過損耗（衰減）系數來衡量，即光纖每單位長度上的衰減，單位為dB/km。
α = 10*log(Pin / Pout) / L
其中L為光纖長度通常以km為基本長度單位，Pin和Pout分別為輸入和輸出光功率。
引起衰減（損耗）的原因及改善辦法

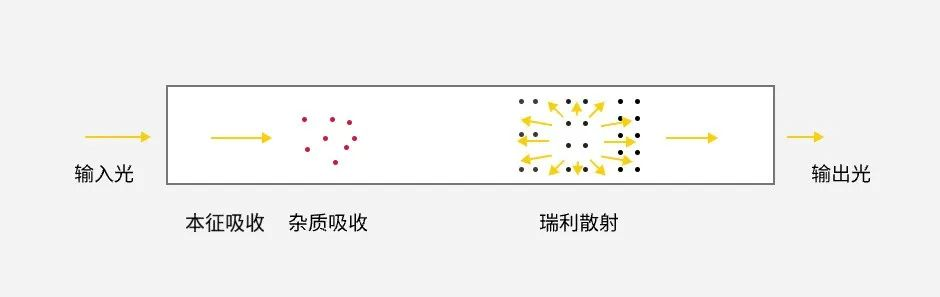

光信號在光纖中傳輸?shù)臅r(shí)候，因?yàn)樯⑸?、吸收、缺陷等因素產生能量損耗，引起衰減。
一、吸收損耗
吸收損耗是由光纖材料和雜質對光能量的吸收引起的，把光能以熱能的形式消耗在光纖中，是光纖損耗中重要的損耗，吸收損耗包括以下幾種：
1、本征吸收損耗
本征吸收損耗是指光纖材料固有的一種損耗，是無法避免的，它決定了光纖的損耗極限。本征吸收是石英材料本身固有的吸收，包括紅外吸收和紫外吸收。
紫外吸收：在短波長范圍，光纖材料的電子吸收入射光能量躍遷到高的能級，引起入射光的能量損耗。紫外吸收是由于電子躍遷引起的，它在700～1100nm波長區對光纖通信有影響。
紅外吸收：在長波長范圍，光波與光纖晶格相互作用，一部分光波能量傳遞給晶格，使其振動加劇，從而引起的損耗。紅外吸收是由于分子震動引起的，它在1500～1700nm波長區對光纖通信有影響。
2、雜質吸收損耗
雜質吸收損耗是光纖材料中含有鐵、銅、鉻等雜質離子，金屬離子含量越多，造成的損耗就越大，它們對短波長的影響很大，對長波長的影響較小。
使用高純度光纖材料，嚴格控制這些金屬離子的含量，可以使它們?cè)斐傻膿p耗迅速下降。
另外就是OH離子，OH離子對光纖的損耗影響較大。在950nm、1240nm、1390nm波長附近有吸收損耗峰，以1390nm上的吸收最嚴重，也就是常聽說的“水峰”吸收。改進制造工藝，如避免使用氫氧焰加熱(汽相軸向沉積法)可有效改善水峰吸收影響。對于純石英光纖，雜質引起的損耗影響可以不考慮。
3、原子缺陷吸收
原子缺陷吸收是光纖在制造過程中玻璃受到熱激勵或受強輻射時，產生原子缺陷而造成的損耗。
二、散射損耗
散射損耗是由于光纖材料密度不均勻或光纖波導結構缺陷等使光功率泄露出纖芯外所造成的損耗。本征散射是材料散射中最重要的散射，損耗功率與傳播模式的功率成線性關系。它是由于材料原子或分子以及材料結構的不均勻性，使得材料的折射率產生微觀的不均勻性而引起傳輸光波的散射。這種散射是材料固有的，不能消除，是光纖損耗的最低極限，瑞利散射即屬于這一類。
瑞利散射損耗與波長四次方成反比，在長波長上工作時，光纖的損耗可大大減小。瑞利散射在600～1 600nm波段對光纖通信產生影響。雖然瑞利散射沒法消除，但長波長相對來說散射損耗較小，所以長距離傳輸通常選用1550nm附近的波長。另一類本征散射是摻雜不均勻引起的，在光纖制造中，為了改變光纖的折射率，需要摻雜某種氧化物，當氧化物濃度不均勻或起伏時就會引起這種散射。這里值得注意的是，摻入光纖中的雖然也是雜質，但是屬于人為主動添加的，摻雜的作用是可以改變光纖的折射率以達到某種目的。所以雜質這個因素在某個方面也不全是壞事。后續我們還會接觸到摻雜光纖用于光纖放大的，也是在光纖中摻雜了一些金屬離子。
除此上述散射外，還有非線性散射。
非線性散射有受激布里淵散射和受激拉曼散射。在強光功率密度作用下，入射光子與介質分子發生非彈性碰撞時會產生聲子，當光是被傳播的聲學聲子所散射時，稱為布里淵散射；當光是被分子振動或光學聲子所散射時，稱為拉曼散射。這兩種受激散射都有一個閾值功率，只有超過此值時才會發生。在通常的光通信系統中，輸入光纖的光功率一般較低，通常不產生非線性散射。但在密集波分復用系統中，當光纖中傳輸?shù)墓鈴?qiáng)大到一定程度時就會產生受激拉曼散射、受激布里淵散射和四波混頻等非線性現象，這會使輸入光能量轉移到新的頻率分量上，從而產生非線性損耗。
三、輻射損耗

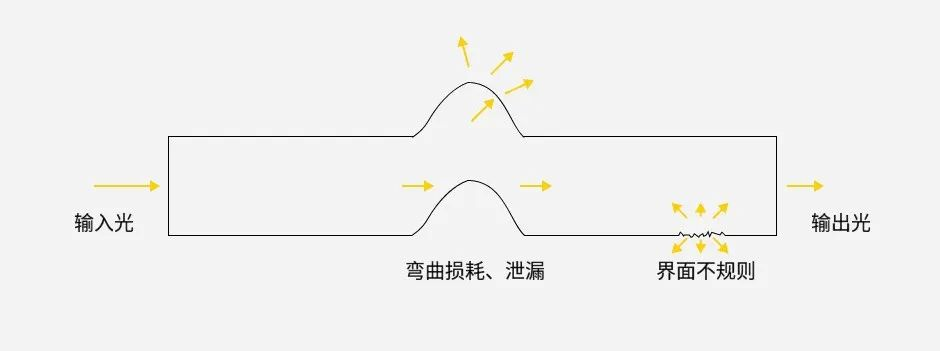

輻射損耗是由于纖芯包層界面上存在著微小結構波動、光纖內部波導結構不均勻而引起的損耗。光纖結構不規則時部份傳輸能量將輻射出纖芯外而變成輻射模，使損耗增加。這種損耗可以靠提高制造技術來降低。
四、彎曲損耗
彎曲損耗是光纖軸彎曲所引起的損耗。任何肉眼可見的光纖軸線對于直線的偏移稱作彎曲或宏彎曲。光纖彎曲將引起光纖內各模式間的耦合，當傳播模的能量耦合入輻射?；蚵┬鼓r(shí)，就會產生彎曲損耗。這種損耗隨曲率半徑的減小按指數規律增大。另一類損耗是光纖軸產生隨機的微米級的橫向位移狀態所成的，稱作微彎損耗。產生微彎的原因是光纖在被覆、成纜、擠護套、安裝等過程中，光纖受到過大的不均勻側壓力或縱向應力，或光纖制造后因涂覆層或外套的溫度膨脹系數與光纖的不一致等造成的。針對彎曲損耗，光纖線路可以采用低彎曲損耗的光纜，或者嚴格遵循光纜敷設行業標準規范，合理控制光纜彎曲半徑，盡可能降低彎曲損耗。
五、其它損耗

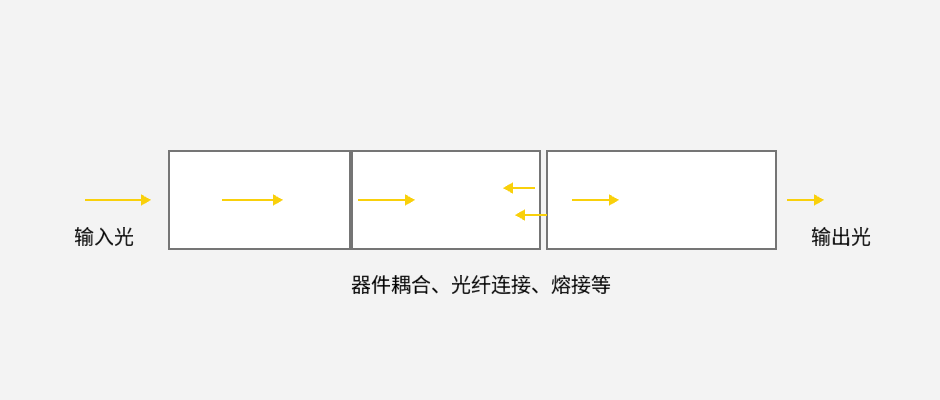

光纖的使用中還會存在連接損耗、耦合損耗等。
選用光纖熔接或使用高質量的光纖連接器可能效降低因光纖接續所產生的損耗。
光纖通信的三個低損耗“窗口”

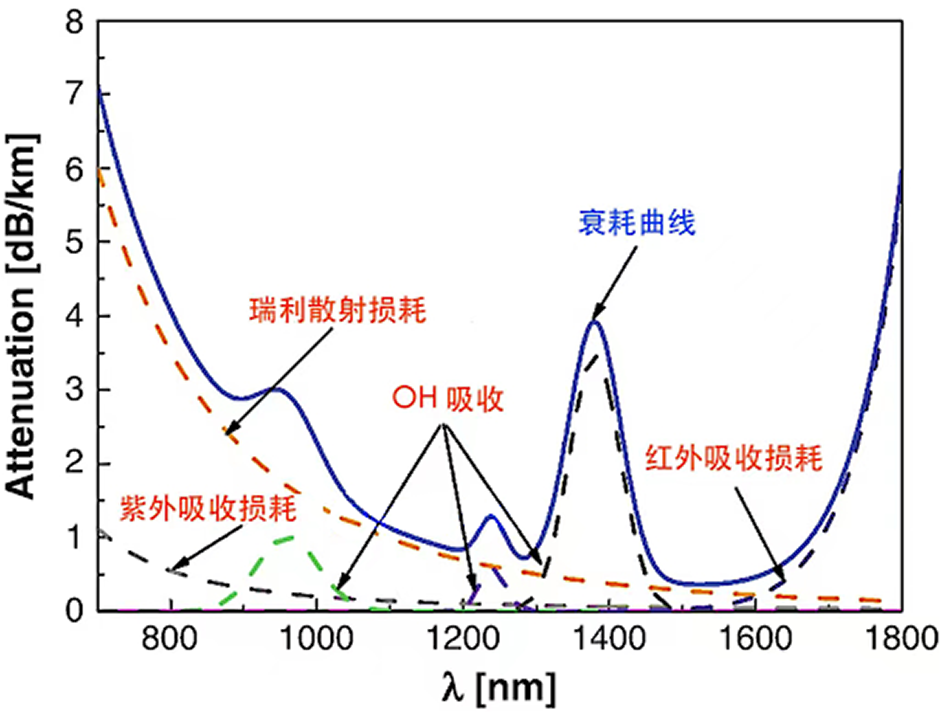

下圖中藍色衰耗曲線描繪了光纖衰減系數與波長的對應關系，該曲線也叫損耗譜曲線。
光纖通信常說的三個低損耗“窗口”分別是：850nm波段、1310nm波段和1550nm波段。
850nm波段損耗較大，通常用于幾百米內的通信傳輸使用。
1310nm波段損耗較小，通常用于中等距離，如：2km，10km，20km等。
1550nm波段損耗很小，長距離大容量的光纖通信系統多工作在這一波段。
光纖損耗的另一種分類方法
本征光纖損耗：
本征光纖損耗是指光纖材料固有的一種損耗，引起本征光纖損耗的因素主要有兩個：光的吸收和光的散射。
光的吸收是光纖傳輸中引起光損耗的主要原因，是由光纖材料和雜質對光能的吸收引起的，因此，光的吸收損耗也被稱為光纖材料吸收損耗。
光纖的散射損耗是指在光纖結構中分子水準上的不規則所造成的光的散射。
非本征光纖損耗：
非本征光纖損耗通常是由光纖的不正當處理引起的，主要有兩種類型：對接損耗和彎曲損耗。
在光纖通信網路中，光纖之間的互相連接是必然的。前面我們講過，光纖線路通常是由多段接續起來的，接續引起的光纖損耗無法避免，不過可以通過恰當?shù)奶幚頊p小到最小。
如何估算傳輸距離
光通信傳輸時，怎樣估算光信號能在光纖中傳多遠？
舉個例子：光源中心波長為1550nm，發光功率是100mW，接收端探測器的接收靈敏度為-14dBm，問這種發射和接收組合大概可以傳輸多遠距離？
光信號波長是1550nm的，那么肯定是單模傳輸，即使用的是單模光纖。
通過前面光纖ITU-T光纖標準學習，我們了解到常規單模光纖在1550nm波長的損耗約為0.25dB/km，估算時我們以此值作為參考。
注：光纜熔接、連接頭、彎曲等也會產生附加損耗，實際通信系統設計時需要將這些因素考量進去。
100mW換算成dBm為單位就是20dBm，接收端可以接收-14dBm的光信號，那么允許的鏈路損耗即是20-（-14）=34dB。
注2：通信系統設計需在滿足接收靈敏度前提下留一定的系統余量，以保證長期運行穩定性，這里我們只是估算。
用34 / 0.25 = 136，可得理論******傳輸距離達136km。（僅作估算用）
注3：傳輸距離除了受衰減因素的影響，非零色散情況下高速長距離傳輸還需考慮色散等其它影響因素。
